Електрична панель SMART EVO 1-Tri/7.5 для насоса

Панель управління SMART EVO зроблена через необхідність об'єднати в одному продукті функції панелей для чистої води (спорожнення, наповнення і підвищення тиску) і панелей каналізаційних насосів (слив і стічні води). Панель SMART EVO пропонує багато функцій безпеки і контролю без націнки.

Електричні панелі SMART EVO виготовлені в корпусі з термопласту ABS компанії Elentek, водонепроникні, самозатухаючі, зі ступенем захисту IP55.

Кожна панель має світлодіодні індикатори наявності напруги, теплового захисту і роботи двигуна, головний вимикач блокування дверей, кнопки для ручного або автоматичного управління, реле рівня для датчиків, безпотенційні контакти аварійної сигналізації.

Зовнішні органи управління, такі як реле тиску та поплавки можна підключити до терміналу всередині панелі.

ЗАГАЛЬНІ ОСОБЛИВОСТІ

• 1 ~ 100-240В 50/60Гц (SMART EVO 1-однофазне живлення);
• 3 ~ 100-240В або 310-450В 50/60Гц (SMART EVO 1-трифазне живлення);
• G/P1 нормально відкритий вхід;
• 3 входи для однополюсних датчиків рівня (C-MIN-MAX);
• Т1 вхід для термозахисту двигуна;
• G.A. нормально відкритий вхід для активації сигналізації;
• Кнопки AUTOMATIC-0-MANUAL (поворотна пружина);
• DIP-перемикач 1 сигналізація рівня увімкнена датчиками;
• DIP-перемикач 2 затримка активації термовимикача: 5/10 секунд;
• DIP-перемикач 3 налаштування виходів тривоги;
• DIP-перемикач 4 увімкнення скидання сигналізації термозахисту двигуна;
• DIP-перемикач 5 для режиму наповнення / спорожнення або роботи під тиском;
• DIP-перемикач 6 керування поплавковими вимикачами старт/стоп;
• DIP-перемикач 7 увімкнення затримки активації плати при відновленні живлення в мережі;
• Зелений світлодіод: живлення ввімкнене/відсутня фаза або неправильна послідовність фаз
• Зелений світлодіод: ввімкнено автоматичний режим;
• Зелений світлодіод: двигун працює;
• Червоний світлодіод: сигналізація рівня від датчиків або входу GA;
• Червоний світлодіод: сигналізація про перевантаження двигуна / сигналізація про мінімальний струм;
• Червоний світлодіод: сигналізація спрацьовування термозахисту двигуна;
• Електронний контроль максимального струму через перевантаження з допоміжним калібруванням;
• Електронне управління мінімальним струмом за рахунок сухого ходу з допоміжним калібруванням;
• Автоматичне скидання сигналізації по мінімальному струму;
• Захист ланцюгів та двигуна запобіжниками;
• Сукупний вихід сигналізації з контактами без напруги (резистивне навантаження NC-C-NO - 5А / 250В);
• Сукупний вихід тривоги, під напругою (12Vcc / 100mA);
• Перемикач відключення блокування дверей;
• Пусковий конденсатор для однофазної версії (не входить в комплект);
• Коробка в ABS, IP55;
• Температура навколишнього середовища: -5/+ 40°C;
• Відносна вологість 50% при 40°C (без конденсату).

ПРИКЛАДИ УСТАНОВКИ

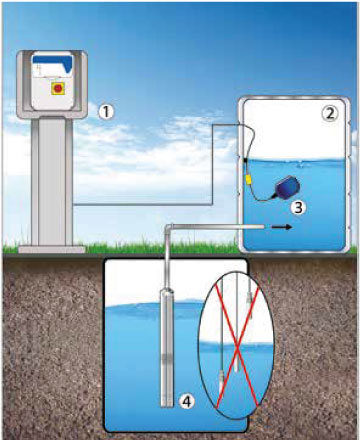

1. SMART EVO 1
2. Бак
3. Поплавковий вимикач
4. Глибинний насос з захистом від роботи насухо за коефіцієнтом потужності або мінімальним током

1. SMART EVO 1
2. Реле тиску
3. Датчики рівня
4. Глибинний насос

1. SMART EVO 1
2. Реле тиску
3. Глибинний насос

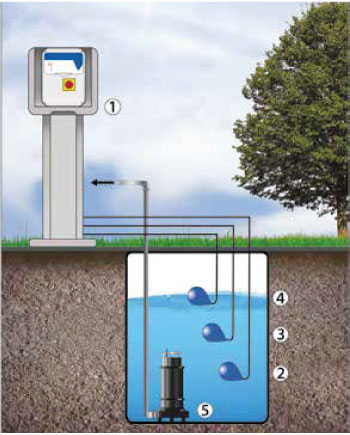

1. SMART EVO 1
2. Стоп поплавковий вимикач
3. Старт поплавковий вимикач
4. Аварійний поплавковий вимикач
5. Занурений насос

1. SMART EVO 1
2. Бак
3. Датчики рівня
4. Поплавковий вимикач
5. Занурений насос

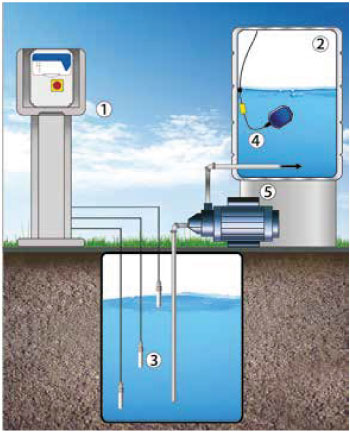

1. SMART EVO 1
2. Бак
3. Датчики рівня
4. Поплавковий вимикач
5. Поверхневий насос

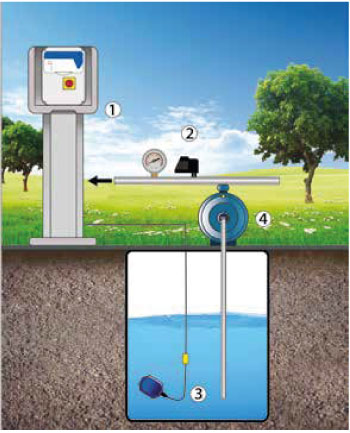

1. SMART EVO 1
2. Реле тиску
3. Поплавковий вимикач
4. Поверхневий насос
