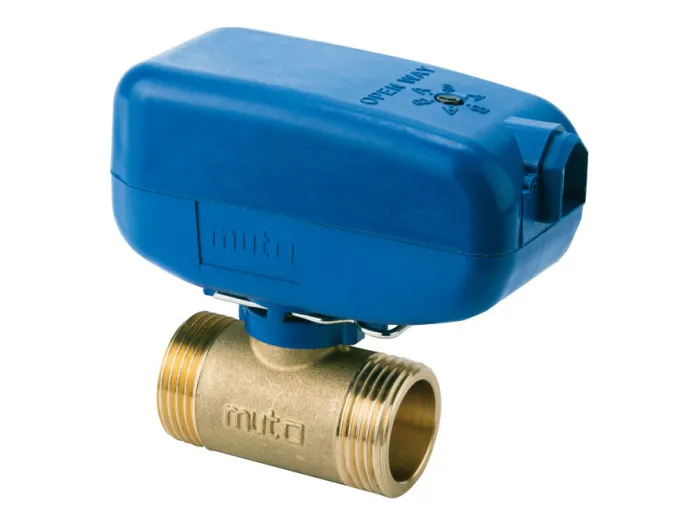

Кран 2-ходовий 1/2" TMO з сервоприводом

Зонні кульові клапани повно проточні TMO - це приводні клапани, призначені для використання в побутових та інших невеликих системах для управління потоками гарячої та холодної води. Як перекидні або змішувальні клапани вони можуть використовуватися в системах централізованого опалення або кондиціонування. Новий зональний кульовий клапан TMO оснащений розумною системою анти-блокування "smart automatic unlock".

Схема застосування

Електричне підключення

Клапан TMO повинен бути електрично підключений до зовнішнього регулятора (термостата тощо) за допомогою три- або шестиполюсного кабелю (якщо з мікроперемикачем), із 6-контактним роз'ємом Molex Mini-Fit JR, дотримуючись полярності відповідно до вказівок на етикетці. Є три типи електричного управління відповідно до зовнішнього управління:

• SPST трипровідне двополюсне зовнішнє управління:
  • за допомогою подачі живлення на контакти: 2 (нейтраль) і 3 (фаза), клапан відключається.
  • за допомогою подачі живлення на контакти: 2 (нейтраль) і 3 + 6 (фаза), клапан відкриває потік рідини.
• SPDT двопровідне однополюсне зовнішнє управління:
  • за допомогою подачі живлення на контакти: 2 (нейтраль) і 3 (фаза), клапан відключається.
  • за допомогою подачі живлення на контакти: 2 (нейтраль) і 6 (фаза), клапан відкриває потік рідини.
• Триточкове управління:
  • за допомогою подачі живлення на контакти: 2 (нейтраль) і 3 (фаза), клапан відключається.
  •  за допомогою подачі живлення на контакти: 2 (нейтраль) і 6 (фаза), клапан відкриває потік рідини.
  •  при від'єднанні живлення від контактів 2 і 3 або 2 і 6, головка двигуна зупиняється і підтримує досягнуте на той момент положення. Подавши живлення, двигун рухається у напрямку, необхідному для підключення, щоб отримати 3-точкову модуляцію.

Примітка: для всіх типів управління переривання живлення залишає клапан у тому положенні, в якому він перебував, коли подача була перервана.

Допоміжний перемикач

Усі версії доступні з двополюсним допоміжним мікроперемикачем (версія M1S). Контакти мікроперемикача не залежать від електричного кола клапана. Мікроперемикач не може бути встановлений у тих версіях, в яких його не встановлено спочатку.

Вихід мікросигналу:

•  контакт 1: C (загальний)
•  контакт 4: NO (нормально розімкнутий)
•  контакт 5: NC (нормально замкнутий).
