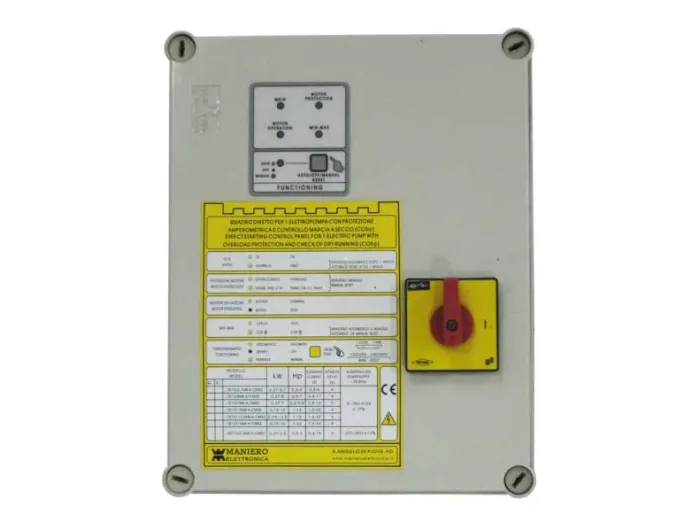

Пульт захисту насоса Maniero Elettronica QМD10/2,2kW-A-CMS2
Кур'єрською службою
Самовивіз
- Картою
- Безготівковий розрахунок
- 12 місяців
- Обмін/повернення протягом 14 днів
Одно- або трифазна електронна панель управління прямого пуску CMS-2 з мікропроцесором обладнана захистом від сухого ходу та використовується для роботи одного електронасоса (або двигуна). Вона підходить для поверхневих та заглибних насосів і двигунів, з потужністю від 0,37 кВт до 16 кВт. Панель управління може використовуватися для спорожнення (дренажу), наповнення ємностей або підтримки заданого на реле тиску рідини.
Електронна панель управління з виготовлена з термопластику і має ступень захисту IP55.
Входи і виходи
- N. 2 входи для поплавка або реле тиску.
Опції
- Команди управління виконуються кнопками та індикаторами.
- Перемикач режимів до зупинки (спорожнення або наповнення).
- Головний вимикач за дверним замком.
Захист
- Регульований електронний захист від перевантаження двигуна двома фазами (тільки для моделей QTD10-CMS2).
- Захист від мінімального навантаження, нерівномірного навантаження.
- Електронний захист від сухого ходу (виключено, встановлюється поріг часу реагування та скидання через вибраний час).
- Захист від високої і низької напруги (виключаються).
- Запобіжники в головному і допоміжному ланцюгах.
- Схема керування вимикачем напруги (тільки для QTD10-CMS2).
- Дуже низька напруга на ланцюгах управління.
KCC - пусковий конденсатор 12,5/16/20/25/30/35/40/45/50/60/70/75/80 мкФ (тільки для моделі QMD10-CMS2).
Додаткові функції
ALC - вихід на реле тривоги з перекидними контактами N.O. / N.C. (250 ~ 2А максимальне активне навантаження).
MIC24 - інтерфейсний модуль для управління з вхідною напругою 24VAC.
Технічні характеристики
| QMD10-CMS2 | Код | Напруга, В | Сила струму, A | Рпд, кВт | Ржд, кВт | Вага, кг | В, мм | Д, мм | Ш, мм |
|---|---|---|---|---|---|---|---|---|---|
| QMD10/2,2 kW-A-CMS2 | 234.32 | 1~ 230/240 | 0,8 - 18 | 0,37 - 2,2 | 0,37 - 1,5 | 1,8 | 245 | 195 | 130 |
| QTD10-CMS2 | |||||||||
| QTD10/3,7 kW-A-CMS2 | 236.21 | 3~400/415 | 0,8 - 8 | 0,37 - 3,7 | 0,37 - 3 | 2 | 245 | 195 | 130 |
| QTD10/5kW-A-CMS2 | 236.22 | 3~400/415 | 0,8 - 11 | 0,37 - 5 | 0,37 - 3,7 | 2 | 245 | 195 | 130 |
| QTD10/7kW-A-CMS2 | 236.23 | 3~400/415 | 0,8 - 16 | 0,37 - 7 | 0,37 - 5 | 3 | 305 | 225 | 160 |
| QTD10/10kW-A-CMS2 | 236.24 | 3~400/415 | 1,5 - 22 | 0,75 - 10 | 0,75 - 7 | 3 | 305 | 225 | 160 |
| QTD10/13,5 kW-A-CMS2 | 236.25 | 3~400/415 | 1,5 - 29 | 0,75 - 13,5 | 0,75 - 10 | 3,5 | 305 | 225 | 160 |
| QTD10/16kW-A-CMS2 | 236.26 | 3~400/415 | 1,5 - 34 | 0,75 - 16 | 0,75 - 13,5 | 5 | 385 | 305 | 160 |
Рпд – потужність поверхневого двигуна насоса.
Ржд - потужність вбудованого двигуна насоса.
