Багатоступеневі насоси EVMS(L)(G)
Модельний ряд
Сектори і області застосування
Широкий вибір багатоступеневих електронасосів дозволяє EBARA адаптуватися до різних областей застосування і, завдяки універсальності, реагувати на потреби комунальних господарств і промислових підприємств.
Підняття тиску
- підняття тиску для промислових цілей
- спрінкельние системи
- протипожежні системи
Житлово комунальні застосування
- централізоване теплопостачання
- теплообмінники для ГВП
- кондиціювання
Фармацевтична промисловість
Очистка води
- зворотній осмос
- ультрафільтрація
- мікрофільтрація
- пом'якшення, видалення заліза
- плавальні басейни
- сепаратори
Охолодження
- обробка охолоджуючих рідин
- охолодження лазерних установок
- промислове охолодження
Підживлення котлів
- парові системи
- конденсатні системи
Мийка
- системи мийки машин
- мийка промислових вузлів
- поставка хімічних рідин
Напої та продукти
- мийка пляшок
- системи мийок продуктів
Постачання води
- очистка води
- зрошення, полив
Оснащення в машинобудуванні
- подача охолоджувальної рідини
Морське застосування
- свіжа вода
- мийка палуби
- пожежні системи
Основні особливості EVMS
Багатоступінчасті вертикальні насоси EVMS виділяються, завдяки ексклюзивним технічним рішенням і безпомилковому дизайну. EBARA EVMS предстапляють саму інноваційну серію насосів на ринку. У цих насосах всмоктування і нагнітання розташовані на одній осі.
EVMS мають ряд технічних рішень, які пропонують революційний продукт на ринку. І ось чому:
-
EBARA виробляє двигуни ETM з класом ефективності IE3, починаючи з 0,75 до 11 кВт. З розміру 1,5 кВт вони мають зонд PTC в стандартній комплектації.
-
Робоче колесо Shurricane, запатентоване EBARA зі сталі AISI 316, з його інноваційної формою забезпечує зниження осьового навантаження, яка зазвичай лягає на підшипники, забезпечуючи максимальну ефективність.
-
Доступний широкий асортимент з'єднань, які відповідають всім потребам в залежності від застосування, рідини що перекачується, системи на якій вони повинні бути встановлені: круглі фланці DIN, рухливі фланці DIN, овальні фланці, з'єднання Victaulic і Clamp.
-

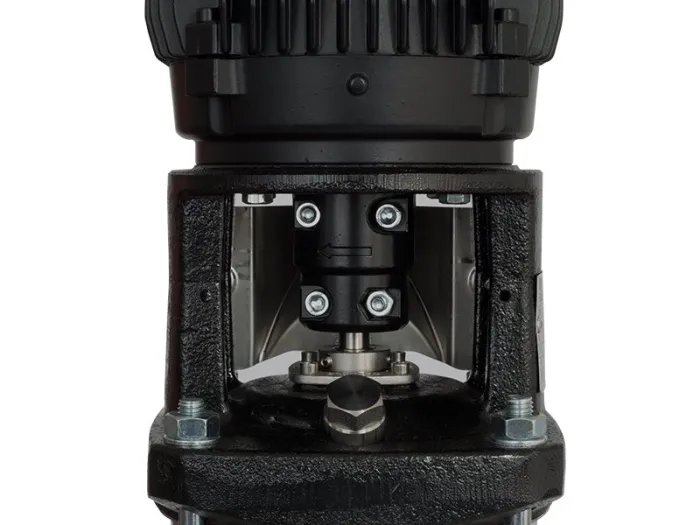

Механічне ущільнення картриджного типу полегшує технічне обслуговування. Його заміна включає в себе просту операцію без необхідності розбирати опору двигуна. Використовувані ущільнення відповідають EN12756.
-
Вентиляційна пробка спроектована таким чином, щоб уникнути роботи насоса всуху: вона розташована спеціально над рівнем механічного ущільнення, щоб забезпечити видалення будь-яких бульбашок повітря.
Стандартне підключення датчика тиску в разі наявності інвертора або інших систем управління.
3/8" заглушки для заповнення та зливу або для підключення манометра в стандартній комплектації.
Характеристики
- Надійні, міцні, безшумні, просте обслуговування.
- Нове робоче колесо «Shurricane» знижує осьое навантаження насоса при високому ККД насоса.
- Тип матеріалу (нижня частина): EVMS (AISI 304), EVMSL (AISI 316), EVMSG (чавун).
- З'єднання з трубами: круглий фланець / круглий вільний фланець / овальний фланець / Victaulic®, затиск.
Рішення для осьового навантаження
Осьове навантаження насоса викликає дисбаланс тиску між переднім і заднім дисками робочого колеса, і надалі знижує термін служби підшипника двигуна.
Нове робоче колесо "Shurricane" компанії EBARA знижує осьове навантаження насоса при високому ККД насоса за допомогою інноваційного методу гідравлічного розрахунку. EVMS може використовуватися з промисловими двигунами без змін, забезпечуючи збільшений інтервал техобслуговування підшипників двигуна.
Характеристики
Робочі параметри
(16, 25, 30, 35 бар) бар
Технічні дані
Трифазна 230/400 В ± 10% (до 4 кВт)
Трифазна 230/400 В ± 10% (до 4 кВт)
Трифазна 400/690 В ± 10% (вище 5,5 кВт
F (клас підвищення температури B) для трифазної версії
IP56 (вище 15 кВт)
Матеріали
AISI 316L (EN 1.4404) для EVMSL
AISI 316L (EN 1.4404) для EVMSL
залежить від моделі
AISI 316L (EN 1.4404) або AISI 329A (EN 1.4462) для EVMSL
(залежить від моделі)
SiC graphite/SiC/EPDM або FPM
Діаграма робочих характеристик
EVMS(L)(G) 1
EVMS(L)(G) 3
EVMS(L)(G) 5
EVMS(L)(G) 10
EVMS(L)(G) 15
EVMS(L)(G) 20
EVMS(L)(G) 32
EVMS(L)(G) 45
EVMS(L)(G) 64
EVMS(L)(G) 90
Ідентифікаційний код
