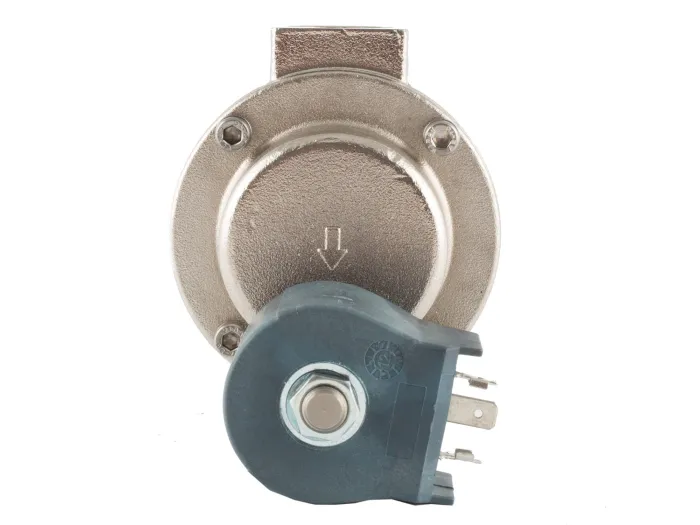

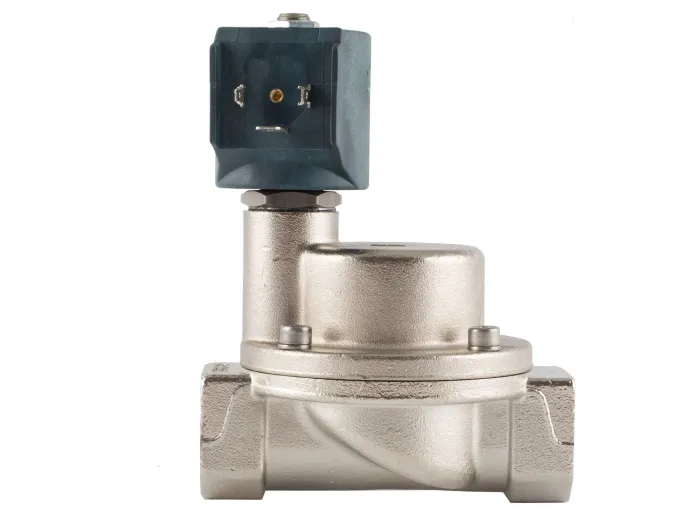

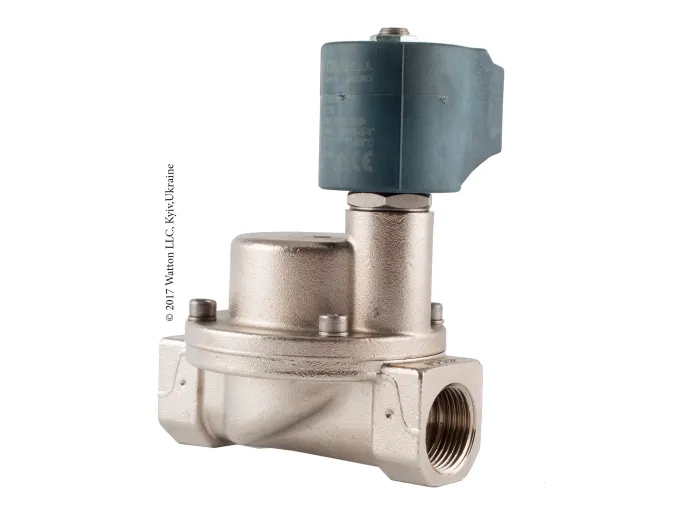

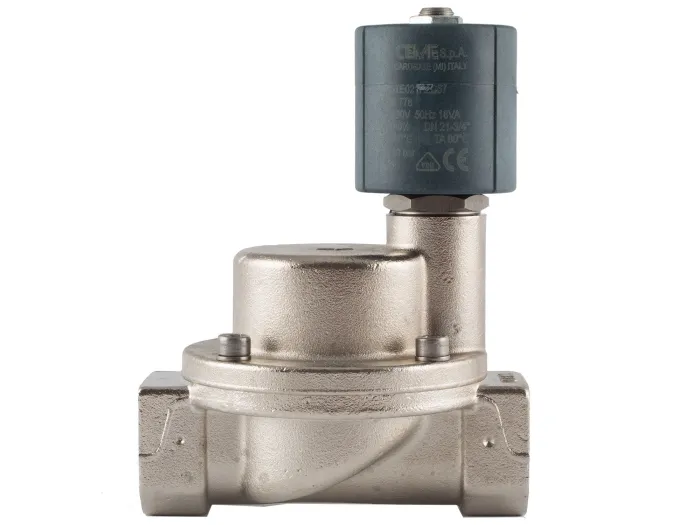

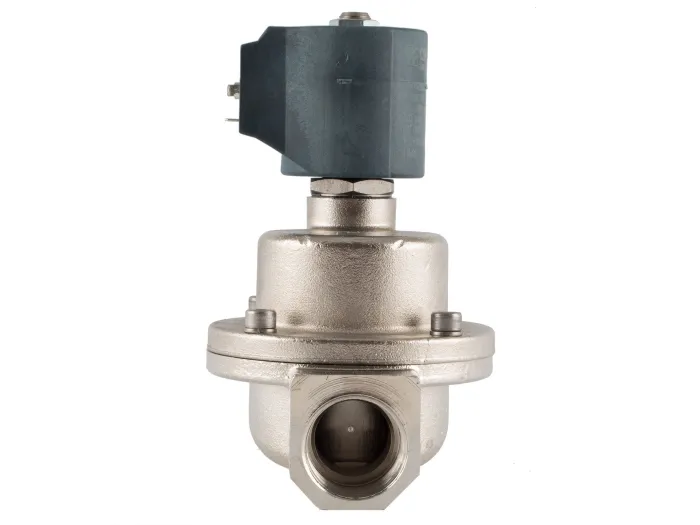

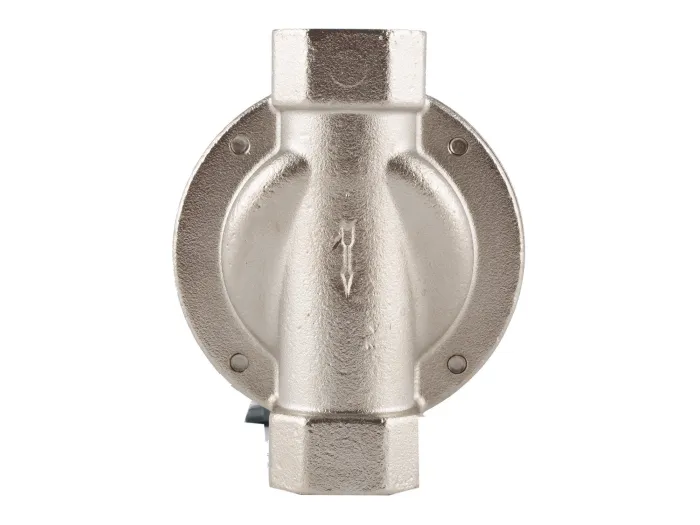

Клапан електромагнітний CEME 9015 3/4" TEF180C 230В нормально закритий
Код: 9015TE210NC57
В наявності
Код: 9015TE210NC57
7 468 ₴
Loading...
Доставка
Нова Пошта
відправка (поїде до вас) сьогодні
при оплаті до 15:00
Самовивіз
готовність через 2 години після оплати.
Точка видачі: 10:00 - 16:30 Пн-Пт.
Оплата
- Картою
- Безготівковий розрахунок
Гарантія
- 12 місяців
- Обмін/повернення протягом 14 днів
Електромагнітний клапан CEME 9015 непрямої дії, нормально закритий, з умовним проходом 21 мм та приєднувальною різьбою G 3/4 дюйма. Термостійка модифікація серії TEF180C призначена для перекриття потоку пари, гарячої води чи повітря в промислових трубопроводах з підвищеною температурою, підключення котушки через триполюсний конектор UNI ISO 4400 (DIN 43650A). Виробник Ceme, Італія. Корпус виготовлений з нікельованої латуні з ущільнюючим сідлом із нержавіючої сталі, ущільнення PTFE з графітом. Робочий диференціал тиску від 1 до 10 бар, пропускна здатність Kv 6,3 м³/год. Котушка типу В12 розрахована на напругу 230 вольт однофазного змінного струму, клас захисту IP65. Максимальна температура сягає 80°C для виконання з постійним струмом. Габаритні розміри клапана 100х134х80х116 мм, вага 1,45 кг.
Характеристики
Робочі параметри
Дія
непряма дія
Виконання
нормально закритий
Робоче середовище
пара
Пропускна здатність Kv
6.3 м³/год
Мінімальний диференціал тиску
1 бар
Максимальний диференціал тиску
10 бар
Технічні дані
Струм
змінний
Напруга
230 вольт
Кількість фаз
одна фаза
Матеріали
Ущільнення
PTFE
Розміри
Розмір різьби
3/4"
Прохід
21 мм
Додаткова інформація
Додаткові дані
| Частини, що контактують з перекачуваним середовищем | |
|---|---|
| Ущільнення | PTFE. Основне закриття через шток PTFE з ущільнюючими радіальними кільцями PTFE, графіт, самозмащувальний |
| Корпус | Нікельована латунь з ущільнюючим сідлом із нержавіючої сталі |
| Внутрішні деталі | Нержавіюча сталь |
| Одноходовий клапан | |
| Клапан обслуговується | |
| Комплектація клапана | Триполюсний конектор UNI ISO 4400 (DIN 43650A)-IP65 |
| Монтаж | В будь-якому положенні, але котушкою вниз не рекомендується. Для моделей 9017,9018,9019 рекомендовано клапан з котушкою встановлювати вертикально. |
| Температура навколишнього середовища | 80°C - для постійного струму. При температурі вищі, ніж 40°С, робочі характеристики ( M.O.P.D.) можуть зменшуватися |
| Котушка | В12 |
Таблиця характеристик для серії 90
| Різьба | ø mm | Код | KV, м³/ч | M.O.P.D., бар | Розмір, мм | Вага, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AC | DC | A | B | C | D | |||||
| G 3/8 | 12 | 9003 | 2,4 | 10 | 5 | 73 | 118 | 48 | 105,5 | 0,750 |
| G 1/2 | 12 | 9004 | 2,4 | 10 | 5 | 73 | 118 | 48 | 105,5 | 0,730 |
| G 3/8 | 8,0 | 9013 | 1,08 | 10 | 5 | 56 | 99 | 60 | 81 | 0,470 |
| G 1/2 | 8,0 | 9014 | 1,08 | 10 | 5 | 56 | 99 | 60 | 81 | 0,500 |
| G 3/4 | 21 | 9015 | 6,3 | 10 | 5 | 100 | 134 | 80 | 116 | 1,450 |
| G 1 | 21 | 9016 | 6,3 | 10 | 5 | 100 | 139 | 80 | 119 | 1,480 |
| G 1 1/4 | 38 | 9017 | 20,4 | 10 | 5 | 146 | 184 | 128 | 154 | 4,500 |
| G 1 1/2 | 38 | 9018 | 20,4 | 10 | 5 | 146 | 184 | 128 | 154 | 4,300 |
| G 2 | 50 | 9019 | 34,8 | 10 | 5 | 174 | 219 | 146 | 184 | 7,200 |
