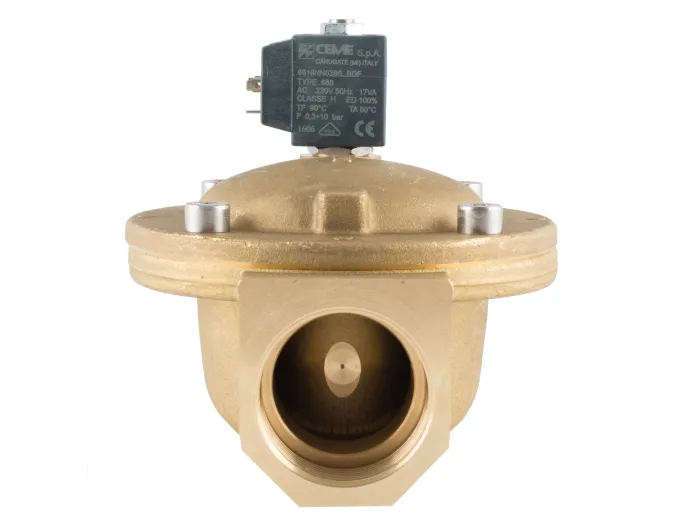

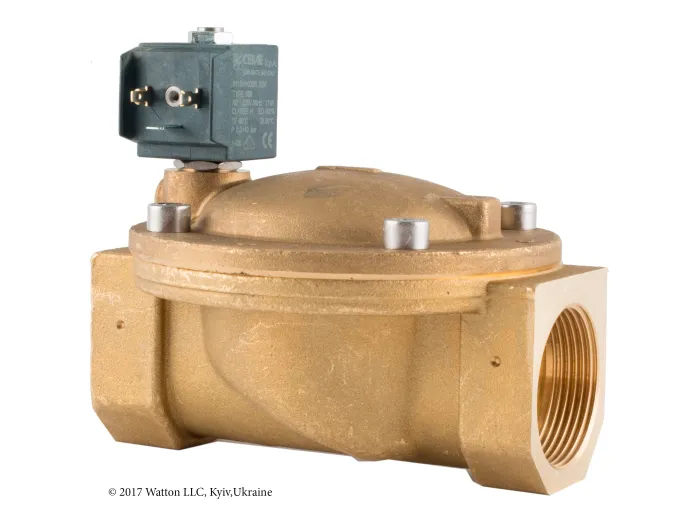

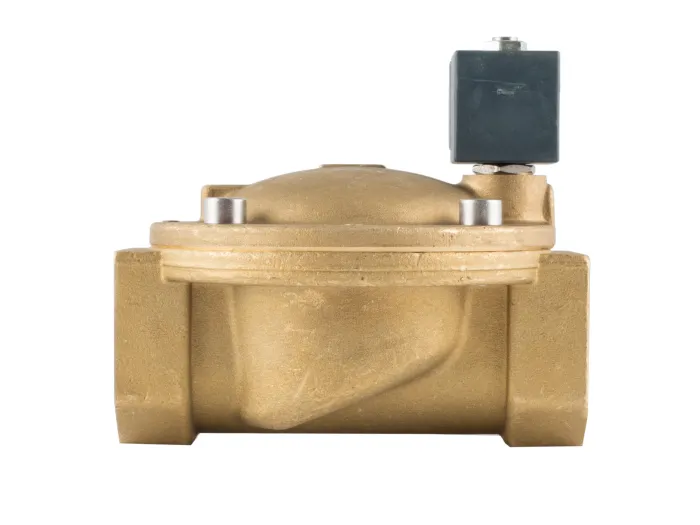

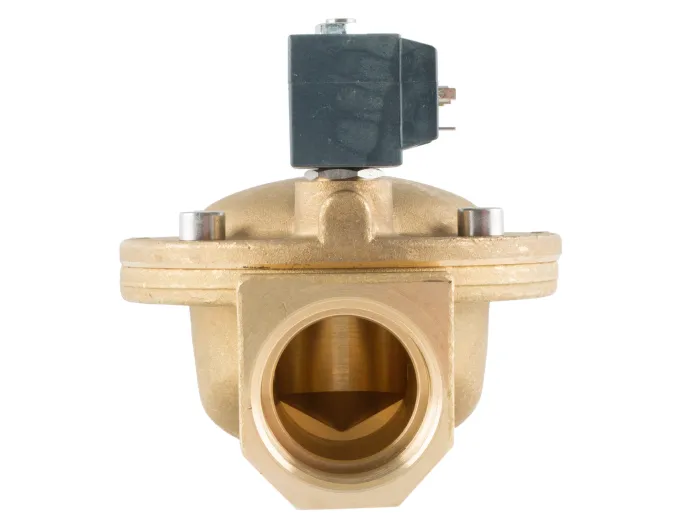

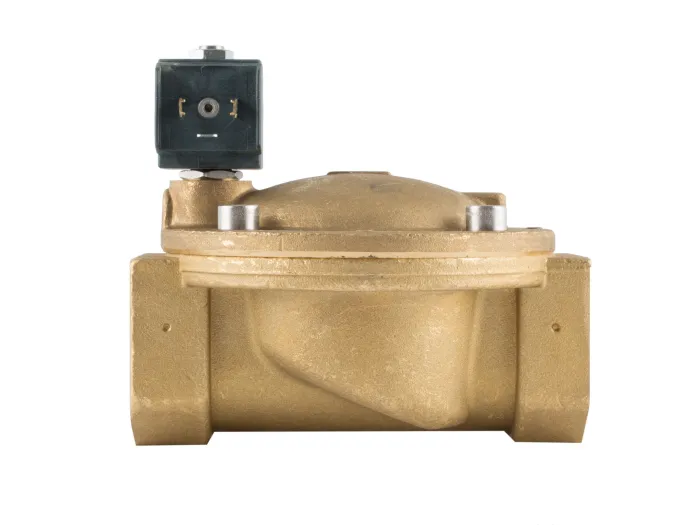

Клапан електромагнітний CEME 8618 1"1/2 NBR 230В нормально закритий
Код: 8618NN390SBDF
В наявності
Код: 8618NN390SBDF
8 091 ₴
Loading...
Доставка
Нова Пошта
відправка (поїде до вас) сьогодні
при оплаті до 15:00
Самовивіз
готовність через 2 години після оплати.
Точка видачі: 10:00 - 16:30 Пн-Пт.
Оплата
- Картою
- Безготівковий розрахунок
Гарантія
- 12 місяців
- Обмін/повернення протягом 14 днів
Електромагнітний клапан CEME 8618 з приєднувальною різьбою 1 1/2 дюйма застосовується для перекриття та регулювання потоку повітря, води чи мастила в трубопровідних системах більшого діаметра. Клапан нормально закритого типу, непрямої дії, одноходовий, обслуговуваний, умовний прохід 39 мм, приєднання різьбою G 1 1/2, монтаж можливий у будь-якому положенні, окрім котушкою вниз. Виробник Ceme, Італія. Корпус виготовлено з латуні, внутрішні деталі — з нержавіючої сталі, ущільнення з NBR. Пропускна здатність Kv становить 27 м³/год, диференціал тиску від 0,3 до 10 бар, максимальний робочий тиск (M.O.P.D.) 10 бар для змінного і постійного струму. Котушка типу B6 живиться напругою 230 В змінного струму в одну фазу, клас захисту IP65, приєднання через триполюсний конектор UNI ISO 4400 (DIN 43650A). Робоча температура середовища до 80°C, при перевищенні 40°C можливе зниження характеристик. Габаритні розміри 146×128×128×98 мм, вага 3,0 кг.
Характеристики
Робочі параметри
Дія
непряма дія
Виконання
нормально закритий
Робоче середовище
повітря,
вода,
масло
вода,
масло
Пропускна здатність Kv
27 м³/год
Мінімальний диференціал тиску
0,3 бар
Максимальний диференціал тиску
10 бар
Технічні дані
Струм
змінний
Напруга
230 вольт
Кількість фаз
одна фаза
Матеріали
Ущільнення
NBR
Розміри
Розмір різьби
1-1/2"
Прохід
39 мм
Додаткова інформація
Додаткові дані
| Частини, що контактують з перекачуваним середовищем | |
|---|---|
| Корпус | Латунь |
| Використання труби з нержавіючої сталі | - Металеве ущільнення з корпусом для безпечної
герметизації та застосування при високих температурах.
- Покращена корозійна стійкість. |
| Внутрішні деталі | Нержавіюча сталь |
| Одноходовий клапан | |
| Клапан обслуговується | |
| Комплектація клапана | Триполюсний конектор UNI ISO 4400(DIN 43650A)-IP65 |
| Монтаж | В будь-якому положенні, але котушкою вниз не рекомендується |
| Температура навколишнього середовища | 80°C - для постійного струму. При температурі вищі, ніж 40°С, робочі характеристики ( M.O.P.D.) можуть зменшуватися |
| Спеціальне виконання | - Версія з повільним закриттям для запобігання
гідроударів. - Версія з можливістю ручного налаштування (для моделей 8616-8617-8618-8619-8620 8621). - Версія з більш жорсткою мембраною для використання у високочастотних пристроях (для моделей 8615-8616-8617-8618-8619). - Версія із вдосконаленням KTW. |
| Котушка | В6 |
Таблиця характеристик для серії 86
| Різьба | ø mm | Код | KV, м³/год | M.O.P.D., бар | Розмір, мм | Вага, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AC | DC | A | B | C | D | |||||
| G 3/8 | 12 | 8613 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,540 |
| G 1/2 | 12 | 8614 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,500 |
| G 3/4 | 20 | 8615 | 5,7 | 10 | 10 | 87 | 101 | 69 | 84 | 0,800 |
| G 1 | 25 | 8616 | 9,6 | 10 | 10 | 100 | 106 | 80 | 86 | 1,100 |
| G 1 1/4 | 32 | 8617 | 22 | 10 | 10 | 131 | 122 | 112 | 95 | 2,500 |
| G 1 1/2 | 39 | 8618 | 27 | 10 | 10 | 146 | 128 | 128 | 98 | 3,000 |
| G 2 | 51 | 8619 | 35 | 10 | 10 | 174 | 145 | 146 | 108 | 4,600 |
| G 2 1/2 | 65 | 8620 | 63 | 10 | 10 | 245 | 180 | 184 | 134 | 9,400 |
| G 3 | 75 | 8621 | 83 | 10 | 10 | 250 | 190 | 184 | 139 | 11,230 |
| 3/8NPT | 12 | 8623 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,540 |
| 1/2NPT | 12 | 8624 | 2,1 | 10 | 10 | 69 | 89 | 48 | 77 | 0,510 |
| 3/4NPT | 20 | 8625 | 5,7 | 10 | 10 | 87 | 101 | 69 | 84 | 0,800 |
| 1NPT | 25 | 8626 | 9,6 | 10 | 10 | 108 | 106 | 80 | 86 | 1,130 |
