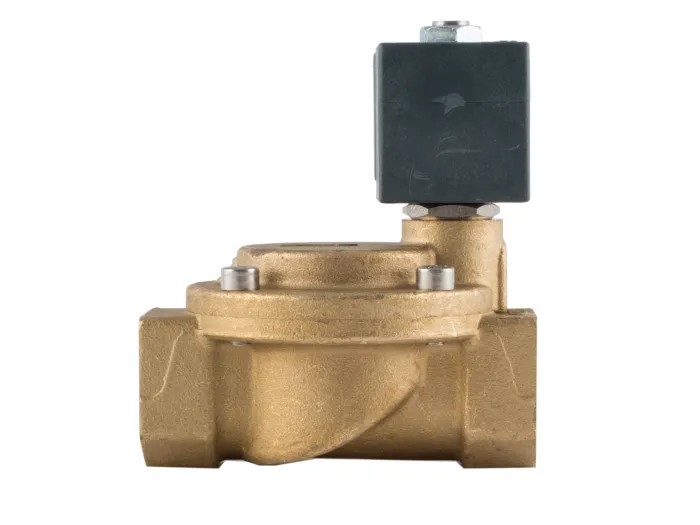

Клапан електромагнітний CEME 8615 3/4" NBR 230В нормально закритий
Код: 8615NN200SBDF
В наявності
Код: 8615NN200SBDF
2 905 ₴
Loading...
Доставка
Нова Пошта
відправка (поїде до вас) сьогодні
при оплаті до 15:00
Самовивіз
готовність через 2 години після оплати.
Точка видачі: 10:00 - 16:30 Пн-Пт.
Оплата
- Картою
- Безготівковий розрахунок
Гарантія
- 12 місяців
- Обмін/повернення протягом 14 днів
Електромагнітний клапан CEME 8615 непрямої дії, нормально закритий, з умовним проходом 20 мм та приєднувальною різьбою G 3/4 дюйма. Призначений для перекриття потоку повітря, води чи мастила у трубопровідних системах промислового та комерційного водопостачання, підключення котушки через триполюсний конектор UNI ISO 4400 (DIN 43650A). Виробник Ceme, Італія. Корпус виготовлений з латуні, внутрішні деталі з нержавіючої сталі, ущільнення NBR. Робочий диференціал тиску від 0,3 до 10 бар, пропускна здатність Kv 5,7 м³/год. Котушка типу В6 розрахована на напругу 230 вольт однофазного змінного струму, клас захисту IP65. Максимальна температура середовища сягає 80°C для виконання з постійним струмом. Монтаж можливий у будь-якому положенні, окрім установки котушкою донизу. Габаритні розміри клапана 87х101х69х84 мм, вага 0,8 кг.
Характеристики
Робочі параметри
Дія
непряма дія
Виконання
нормально закритий
Робоче середовище
повітря,
вода,
масло
вода,
масло
Пропускна здатність Kv
5.7 м³/год
Мінімальний диференціал тиску
0,3 бар
Максимальний диференціал тиску
10 бар
Технічні дані
Струм
змінний
Напруга
230 вольт
Кількість фаз
одна фаза
Матеріали
Ущільнення
NBR
Розміри
Розмір різьби
3/4"
Прохід
20 мм
Додаткова інформація
Додаткові дані
| Частини, що контактують з перекачуваним середовищем | |
|---|---|
| Корпус | Латунь |
| Використання труби з нержавіючої сталі | - Металеве ущільнення з корпусом для безпечної
герметизації та застосування при високих температурах.
- Покращена корозійна стійкість. |
| Внутрішні деталі | Нержавіюча сталь |
| Одноходовий клапан | |
| Клапан обслуговується | |
| Комплектація клапана | Триполюсний конектор UNI ISO 4400(DIN 43650A)-IP65 |
| Монтаж | В будь-якому положенні, але котушкою вниз не рекомендується |
| Температура навколишнього середовища | 80°C - для постійного струму. При температурі вищі, ніж 40°С, робочі характеристики ( M.O.P.D.) можуть зменшуватися |
| Спеціальне виконання | - Версія з повільним закриттям для запобігання
гідроударів. - Версія з можливістю ручного налаштування (для моделей 8616-8617-8618-8619-8620 8621). - Версія з більш жорсткою мембраною для використання у високочастотних пристроях (для моделей 8615-8616-8617-8618-8619). - Версія із вдосконаленням KTW. |
| Котушка | В6 |
Таблиця характеристик для серії 86
| Різьба | ø mm | Код | KV, м³/год | M.O.P.D., бар | Розмір, мм | Вага, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AC | DC | A | B | C | D | |||||
| G 3/8 | 12 | 8613 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,540 |
| G 1/2 | 12 | 8614 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,500 |
| G 3/4 | 20 | 8615 | 5,7 | 10 | 10 | 87 | 101 | 69 | 84 | 0,800 |
| G 1 | 25 | 8616 | 9,6 | 10 | 10 | 100 | 106 | 80 | 86 | 1,100 |
| G 1 1/4 | 32 | 8617 | 22 | 10 | 10 | 131 | 122 | 112 | 95 | 2,500 |
| G 1 1/2 | 39 | 8618 | 27 | 10 | 10 | 146 | 128 | 128 | 98 | 3,000 |
| G 2 | 51 | 8619 | 35 | 10 | 10 | 174 | 145 | 146 | 108 | 4,600 |
| G 2 1/2 | 65 | 8620 | 63 | 10 | 10 | 245 | 180 | 184 | 134 | 9,400 |
| G 3 | 75 | 8621 | 83 | 10 | 10 | 250 | 190 | 184 | 139 | 11,230 |
| 3/8NPT | 12 | 8623 | 2,1 | 10 | 10 | 61 | 89 | 48 | 77 | 0,540 |
| 1/2NPT | 12 | 8624 | 2,1 | 10 | 10 | 69 | 89 | 48 | 77 | 0,510 |
| 3/4NPT | 20 | 8625 | 5,7 | 10 | 10 | 87 | 101 | 69 | 84 | 0,800 |
| 1NPT | 25 | 8626 | 9,6 | 10 | 10 | 108 | 106 | 80 | 86 | 1,130 |
