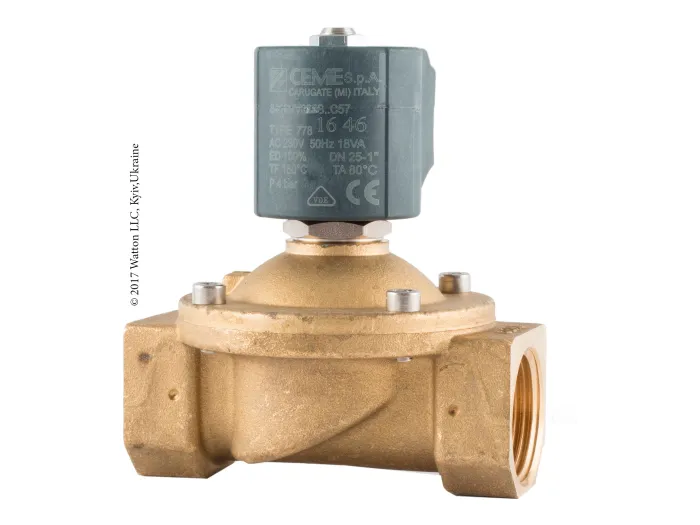

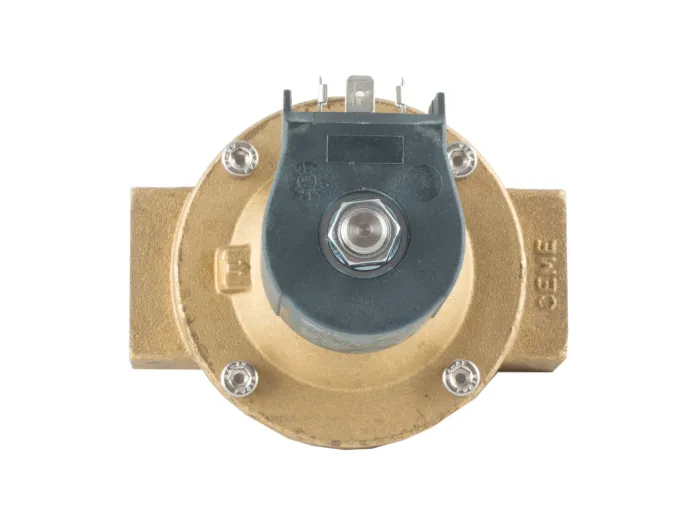

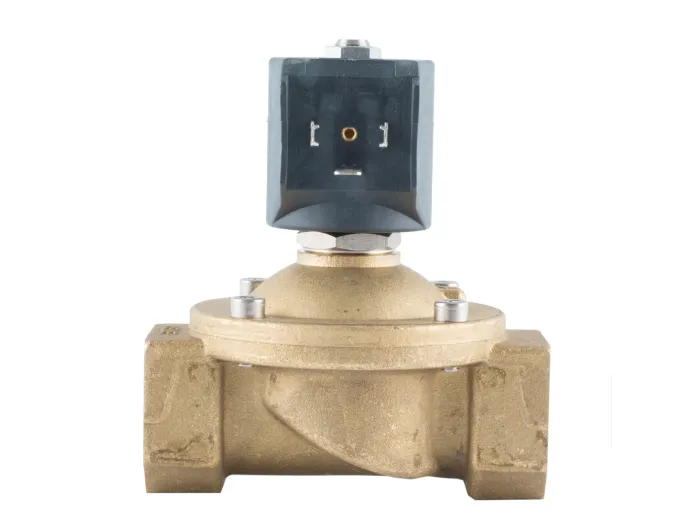

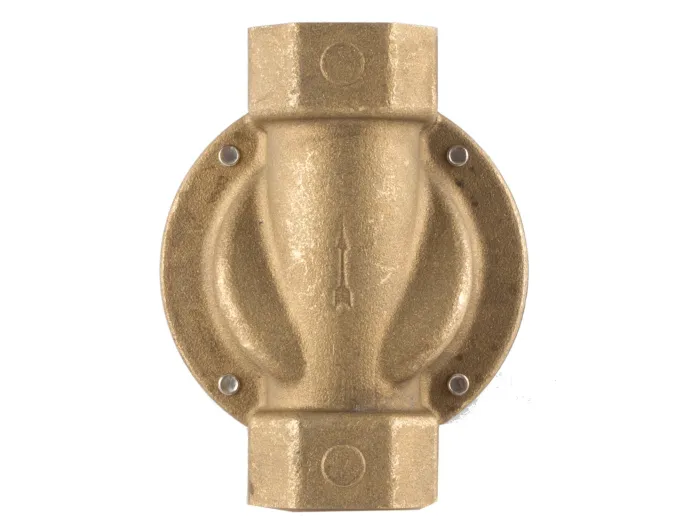

Клапан електромагнітний CEME 8416 1" VSO 230В нормально закритий
Код: 8416VV250SC57
Немає в наявності
Код: 8416VV250SC57
4 305 ₴
Loading...
Характеристики
Робочі параметри
Дія
комбінована дія
Виконання
нормально закритий
Робоче середовище
повітря,
вода,
масло
вода,
масло
Пропускна здатність Kv
7.5 м³/год
Мінімальний диференціал тиску
0 бар
Максимальний диференціал тиску
4 бар
Технічні дані
Струм
змінний
Напруга
230 вольт
Кількість фаз
одна фаза
Матеріали
Ущільнення
FPM
Розміри
Розмір різьби
1"
Прохід
25 мм
Додаткова інформація
Додаткові дані
| Частини, що контактують з перекачуваним середовищем | |
|---|---|
| Корпус | Латунь |
| Внутрішні деталі | Нержавіюча сталь |
| Одноходовий клапан | |
| Клапан обслуговується | |
| Комплектація клапана | Триполюсний конектор UNI ISO 4400 (DIN 43650A)-IP65 |
| Монтаж | Рекомендується установка клапана з котушкою вертикально. Моделі 8417,8418,8419 повинні бути встановлені в горизонтальному положенні з котушки вертикально |
| Температура навколишнього середовища | 80°C - для постійного струму. При температурі вищі, ніж 40°С, робочі характеристики ( M.O.P.D.) можуть зменшуватися |
| Спеціальне виконання | - Версія з повільним закриттям для запобігання
гідроударів. - Для моделей 8415 і 8416, тип котушки В20 (30 Вт) доступне збільшення робочих характеристик ( M.O.P.D.) при постійному струмі до 4 бар. - Версія із вдосконаленням KTW. |
| Котушка | В12 (8413-8414-8415-8416-8423-8424) В60 (8417-8418-8419) |
Таблиця характеристик для серії 84
| Різьба | ø mm | Код | KV, м³/год | M.O.P.D., бар | Розмір, мм | Вага, кг | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AC | DC | A | B | C | D | |||||
| G 3/8 | 12 | 8413 | 2,2 | 5 | 5 | 61 | 105 | 48 | 92 | 0,680 |
| G 1/2 | 12 | 8414 | 2,2 | 5 | 5 | 61 | 105 | 48 | 92 | 0,660 |
| G 3/4 | 20 | 8415 | 5,5 | 4 | 2 | 100 | 110 | 80 | 93 | 1,100 |
| G 1 | 25 | 8416 | 7,5 | 4 | 2 | 100 | 116 | 80 | 96 | 1,200 |
| G 1 1/4 | 36 | 8417 | 17,5 | 4 | 2 | 146 | 200 | 128 | 170 | 5,200 |
| G 1 1/2 | 39 | 8418 | 19,0 | 4 | 2 | 146 | 200 | 128 | 170 | 5,000 |
| G 2 | 51 | 8419 | 32,4 | 4 | 2 | 174 | 216 | 146 | 180 | 6,500 |
| 3/8NPT | 12 | 8423 | 2,2 | 5 | 5 | 61 | 105 | 48 | 92 | 0,680 |
| 1/2NPT | 12 | 8424 | 2,2 | 5 | 5 | 69 | 105 | 48 | 92 | 0,670 |
